Dati tecnici

Marca:
SIEMENS

Categoria:
INVERTER

Codice:
6SL3210-1PE28-8AL0

Descrizione

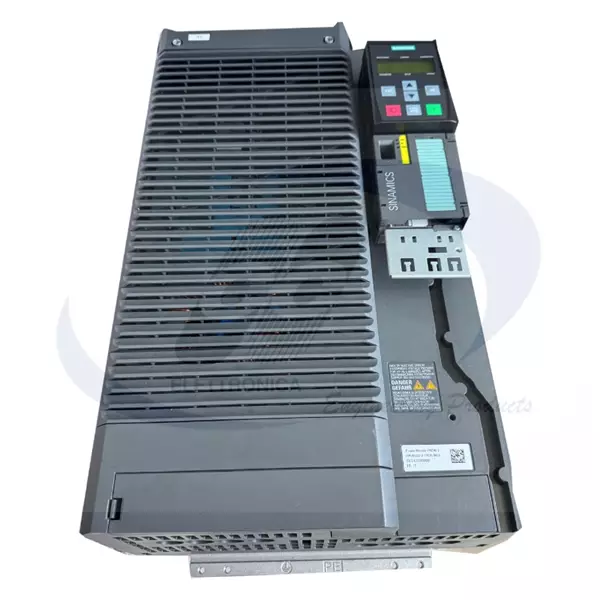

6SL3210-1PE28-8AL0 identifica un Power Module SINAMICS PM240-2 di Siemens, un modulo di potenza a circuito intermedio per inverter vettoriali modulari, utilizzato principalmente con i sistemi di azionamento Siemens SINAMICS G120.

Caratteristiche Tecniche Principali

• Tipo di Modulo: Modulo di alimentazione/potenza (PM240-2) raffreddato ad aria.
• Tensione di Ingresso: Trifase 380 V ... 480 V AC (±10%).
• Grandezza Costruttiva: FSE (Frame Size E).
• Grado di Protezione: IP20 / UL open type (installazione in quadro elettrico).
• Filtro Integrato: Filtro EMC di Classe A integrato (Categoria C2).
• Chopper di Frenatura: Integrato.

Potenza e Capacità di Sovraccarico

Il modulo gestisce due diversi profili di lavoro in base al tipo di carico applicato

• Basso Sovraccarico (Low Overload - LO):
  • Ideale per pompe, ventilatori e nastri trasportatori.
  • Potenza nominale: 45 kW (60 HP).
  • Corrente nominale: 90 A.
  • Ciclo di sovraccarico: 150% per 3 secondi, 110% per 57 secondi su un ciclo di 240 secondi.
• Alto Sovraccarico (High Overload - HO):
  • Ideale per gru, ascensori e carichi industriali pesanti.
  • Potenza nominale: 37 kW (50 HP).
  • Corrente nominale: 75 A.
  • Ciclo di sovraccarico: 200% per 3 secondi, 150% per 57 secondi su un ciclo di 240 secondi.

Dati Meccanici e Installazione

• Dimensioni: 551 x 275 x 237 mm (Altezza x Larghezza x Profondità).
• Peso: Circa 28,00 kg.
• Sezione Cavi: Morsetti a vite per conduttori da 25 a 70 mm².

Nota: Questo componente include esclusivamente la parte di potenza. Per funzionare necessita di una Control Unit (CU) (es. CU240E-2 o CU250S-2) e di un eventuale pannello operatore (BOP-2 o IOP-2)
