Dati tecnici

Marca:
DIXELL

Categoria:
SCHEDE ELETTRONICHE CUSTOM

Codice:
IC208CX

Descrizione

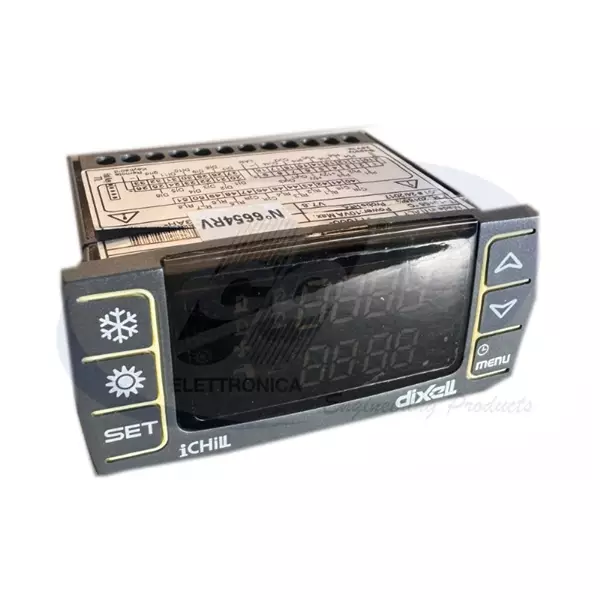

Il Dixell IC208CX è un regolatore elettronico programmabile della serie iCHILL 200CX (prodotto da Copeland), progettato specificamente per la gestione di refrigeratori d'acqua (chiller) e pompe di calore.

Caratteristiche Principali

• Uscite a relè: Dispone di 8 uscite a relè di tipo SPDT da 5(2) A, 250Vac.
• Configurazione: Supporta unità monocircuito o bicircuito, controllando fino a un massimo di 2 compressori (o fino a 6 a seconda della versione/configurazione hardware).
• Ingressi: Include fino a 11 ingressi digitali configurabili (liberi da tensione) e diversi ingressi analogici per sonde di temperatura (NTC/PTC) o trasduttori di pressione (0-50 bar).
• Memoria: Salvataggio dei dati su memoria non volatile EEPROM, che previene la perdita delle configurazioni in caso di blackout.
• Programmazione: Supporta la chiave di programmazione rapida Hot Key per copiare e scaricare rapidamente i parametri senza configurare lo strumento manualmente tasto per tasto.

Operazioni Comuni e Interfaccia

L'interfaccia standard è dotata di un doppio display e di diversi tasti di navigazione:

• Modificare il Setpoint (Punto di Lavoro):
  1. Premere e tenere premuto il tasto SET per almeno 3 secondi fino a quando il valore sul display inizia a lampeggiare.
  2. Utilizzare le frecce UP o DOWN per aumentare o diminuire la temperatura/pressione desiderata.
  3. Premere nuovamente SET per confermare (o attendere il timeout per il salvataggio automatico).
• Visualizzazione dei Setpoint speciali: Premendo brevemente il tasto SET in sequenza, l'interfaccia mostra le voci SetC (setpoint chiller), SEtH (setpoint pompa di calore) e SetS (setpoint circuito sanitario, se abilitato
